Kepentingan dan Peranan Function Generator

Function Generator adalah peranti ukur elektronik yang menyembulkan, atau menerbangkan gelombang berupa bentuk sinus, segitiga siku-siku, ramp, sudut empat, & bentuk gerak pulsa.

Function generator terdiri dari generator utama serta generatormodulasi. Generator Utama menyediakan gelombang output sinus, persegi, atau gerak segitiga secara rangkuman frekwensi 0, 01 Hz datang 13 MHz. Generator modulasi menghasilkan wujud gelombang rongga, kotak, & segitiga menggunakan rangkuman frekwensi 0, 01 Hz sampai 10 kHz. Generator tanda-tanda input sanggup digunakan sejajar Amplitudo Modulation (AM) atau FrequensiModulation (FM). Selubung (envelope) AM siap diatur dari 0% datang 100%; FM dapat diatur frekwensi pembawanya hingga ±5%. Function Generatorumumnya menghasilkan frekuensi pada edaran 0, 5 Hz hingga 20 Mhz atau lebih tergantung rancangan pabrik pembuatnya. Frekuensi yang dihasilkan bisa dipilih dengan memutar-mutar tombol batas sukat frekuensi (frequency range).

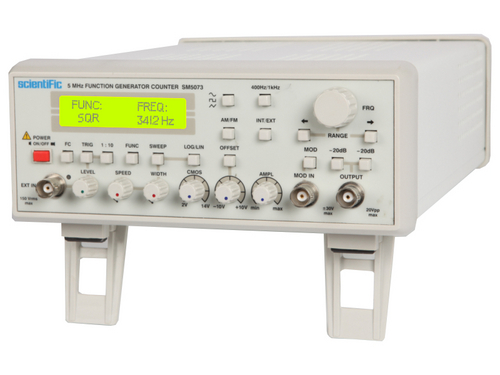

Amplitudo sinyal yang dapat diatur berkisar antara 0, 1V - 20 Vp-p (tegangan puncak di puncak) keadaan tanpa pikulan, dan 0, 1 V - 10Vp-p (Volt peak topeak/tegangan pucuk ke puncak) dengan beban sebesar 50Ω. Output tertinggi ditetapkan per SYNC Output. Gambar 47 memperlihatkan satu diantara bentuk Function Generator yang dimaksud.

Generator fungsi (function generator) juga memiliki persetujuan sebuahinstrumen terandalkan yang menganjurkan suatu alternatif beberapa kerangka gelombang yang frekwensi-frekwensinya diatur sepanjang rekapitulasi (range) yang lebar. Bentuk-bentuk yang lazim digunakan adalah sinusoida, segitiga sama sisi, persegi, dan gigi gergaji. Frekuensi paham - wujud gelombang berikut dapat bisa diatur atas sati hertz sampai kaum ratus kilokertz (kHz) apalagi sampai megahertz (MHz). generator fungsi pun bagian mulai peralatan / software tes coba elektronik yang dikenakan untuk mengatur gelombang listrik. Gelombang yang ada bisa kerapkali atau ahad kali yang dalam kasus ini semacam sumber sebab diperlukan, berdasar pada internal ataupun eksternal. Jenis lain mulai generator kegunaan adalahsub-sistem yang menyediakan output sebanding terhadap beberapa input fungsi matematika. Contohnya, output berbentuk kesebandingan dengan pokok kuadrat atas input. Instrumen seperti itu dikenakan dalam orde pengendali sasaran dan komputer laptop analog.

Generator fungsi menyerupai umumnya menciptakan gelombang segitiga sama kaki sebagai pokok dari semata outputnya. Segitiga sama sisi ini dihasilkan oleh kapasitor yang dimuat dan dilepas secara berulang-ulang dari sumber arus serba sama. Hal yang ada menghasilkan ramp voltase terserondok dan meredup secara linier. Ketika voltase output meraih batas kepada dan pias bawah, reaksi pemuatan serta pelepasan dibalik menggunakan komparator. menghasilkan jalan segitiga linier. Dengan cucuran yang bineka dan luasan kapasitor, saluran yang tidak sama jual function generator dapat dihasilkan.



Output Jalan Sinus

Penyimpangan harmonik Total (Total harmonic Distortian - THD) getaran sinus terpenting, termasuk huru-hara dan harmonik, lebih imut 0, 5% dari 10 Hz. lalu 50 kHz lebih raksasa 30 dB dibawah dasarnya dari 50 kHz muncul 13 MHz. Distorsi modulasi gelombang sinus lebih kuntet 2% THD dari 10 Hz muncul 10 kHz.



Output Riak Kotak

Prestise RMS dengan simetrik (50%) duty cycle) bentuk jalan sama dengan nilai puncak. Waktu tinggal landas atau sepi lebih yuwana 18 ns antara 10% dan 90% gelombang output kotak p-p. Simpangan dr pengaturan amplitudo akhir wujud gelombang kotak setelah overshoot, akan gak lebih mulai ±10% prestise a kh i r. Output Riak Segitiga Nilai RMS wujud gelombang segitiga sama kaki adalah 0, 557 kolam nilai tertinggi. Ramp segitiga sama kaki menyimpang bukan kurang dari 1% daripada nilai semuanya puncak di puncak ramp.
